案例一某公司承建一项城市互通立交匝道扩建工程。包括一座匝道跨线桥，单向双车道，跨径组合为2×22m,桥面宽度9.5m。上部结构为后张法预应力现浇混凝土连续箱梁，下部结构桥墩为140cm×140cm方柱式单桩墩；桥台为钢筋混凝土轻型桥台。桥下净空高度5.5m。跨线桥施工前，项目部编制了现浇箱梁模板支架专项施工方案部分内容如下：(1)支架采用承插型盘扣式钢管脚手架，明确规定了各种杆件的材料参数和使用要求，杆件见图1。(2)支架搭设施工，验收和使用期间，应按照《危险性较大的分部分项工程安全管理规定》(国家住房和城乡建设部令第37号)开展现场管理工作。(3)建立支架危大工程安全管理档案，纳入档案管理的包括：专项施工方案及审核、专家论证、验收、施工监测、应急预案、应急处置措施等资料。【问题】1.给出图中杆件A、C、D名称。2.给出图中A-E的搭设顺序。3.支架验收合格后，项目部应如何向现场标识?4.项目部的支架危大工程安全管理档案还应纳入哪些相关资料?-新梦想教育

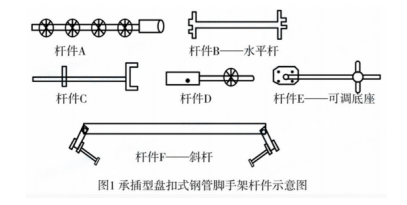

[主观题]案例一某公司承建一项城市互通立交匝道扩建工程。包括一座匝道跨线桥，单向双车道，跨径组合为2×22m,桥面宽度9.5m。上部结构为后张法预应力现浇混凝土连续箱梁，下部结构桥墩为140cm×140cm方柱式单桩墩；桥台为钢筋混凝土轻型桥台。桥下净空高度5.5m。跨线桥施工前，项目部编制了现浇箱梁模板支架专项施工方案部分内容如下：(1)支架采用承插型盘扣式钢管脚手架，明确规定了各种杆件的材料参数和使用要求，杆件见图1。

(2)支架搭设施工，验收和使用期间，应按照《危险性较大的分部分项工程安全管理规定》(国家住房和城乡建设部令第37号)开展现场管理工作。(3)建立支架危大工程安全管理档案，纳入档案管理的包括：专项施工方案及审核、专家论证、验收、施工监测、应急预案、应急处置措施等资料。【问题】1.给出图中杆件A、C、D名称。2.给出图中A-E的搭设顺序。3.支架验收合格后，项目部应如何向现场标识?4.项目部的支架危大工程安全管理档案还应纳入哪些相关资料?

收藏查看答案

参考答案

试题答案：

1.给出图中杆件A、C、D名称。（6分）A立杆（2分）；C可调托撑（2分）；D基座（2分）。

2.给出图中A-E的搭设顺序。（4分）E底座→D基座→A立杆→B水平杆→C顶托。（4分）3.支架验收合格后，项目部应如何向现场标识?（4分）施工单位应当在施工现场明显位置设置验收标识牌（2分），公示验收时间及责任人员（2分）。4.项目部的支架危大工程安全管理档案还应纳入哪些相关资料？（6分）交底（2分）、现场检查（2分）、整改（2分）。

答案解释：
