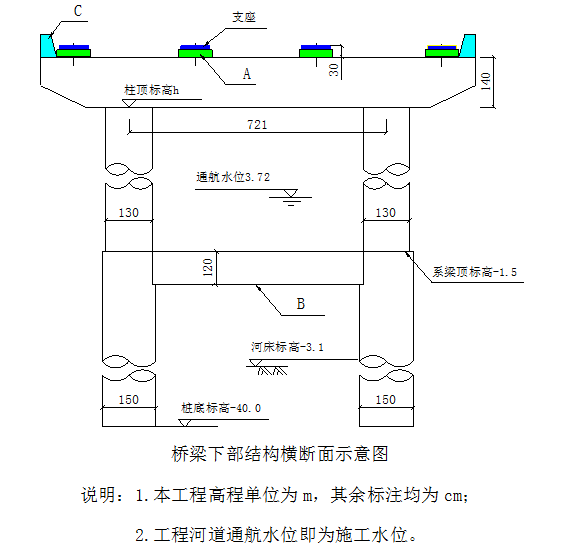

[主观题]【案例三】背景资料甲公司中标跨河桥梁工程，工程规划桥梁建成后河道保持通航，要求桥下净空高度不低于10m。桥梁下部结构采用桩接柱的形式，下图为桥梁下部结构横断面示意图。
工程施工方案有如下要求：（1）因桥梁的特殊情况，方案决定桥梁下部结构采取筑岛围堰形式，即桩基施工时采用河道筑岛，待桩基础完成后再开挖进行下部结构后续施工。（2）桥梁桩基采用钻孔灌注桩，施工前项目部对钻孔灌注桩制定了如下工艺流程：场地平整→桩位放线→开挖浆池、浆沟→护筒埋设→钻机就位、孔位校正→成孔→……→成桩。（3）根据本工程实际情况，项目部施工方案中对盖梁拟采用双抱箍桁架的工艺施工，上部结构T形梁自重35t，项目部采用穿巷架桥机方式进行桥梁的架设工作。问题1.将背景资料中钻孔灌注桩省略部分施工工艺流程补充完整。（4分）2.图中A、B、C的名称是什么，简述其作用？（4分）3.计算本工程的桩长，并简要叙述B的常规施工流程。（4分）4.（如果不考虑预拱度与道路坡度）本工程柱顶标高h最小应为多少m。（4分）5.依据住房城乡建设部令第37号和建办质［2018]31号文件，本工程有哪些分部分项工程需要组织专家论证，并说明理由。（2分）6.简述混凝土灌注桩质量主要控制项目。（2分）

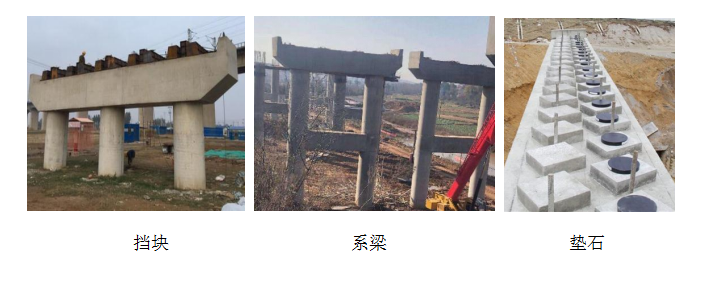

3.（1）桩长：﹣1.5﹣1.2﹣（﹣40.0）＝37.3m（2）B（系梁）施工流程：系梁底模（或垫层）→绑扎桩接柱钢筋→系梁钢筋→支模板→浇筑混凝土→养护→拆模从案例背景图中可知，桩顶与系梁的高度部分是重合的，因此在施工过程中，这部分混凝土可以与系梁同时浇筑，工程量需计入系梁中。尽管在灌注桩施工时，这部分混凝土也会被灌注，但它实际上是属于桩基本身应超灌的部分，即使没有设置系梁，为保证桩顶混凝土的质量，也应超灌。4.桥跨最下缘要求设计高程：3.72+10=13.72m墩柱顶设计高程：13.72-1.4-0.3=12.02m如题图所示，通航要求是指通航水位至桥跨结构最下缘之间的距离，而桥跨结构的下缘也就是支座的顶面标高的距离（不考虑预拱度与道路横坡），那么支座顶标高即为通航水位加桥下净空（10m），即为13.72m，而墩柱顶标高等于是支座顶部标高减去0.3m（支座与垫石的高度），再减去盖梁的高度（1.4m），可以得出墩柱顶标高为12.02m。5.需要组织专家论证的分部分项工程有系梁基坑土方开挖、支护、降水工程；穿巷架桥机安装和拆卸工程。理由：本工程T形梁自重超过了300KN，穿巷架桥机自身的安装和拆卸必须组织专家论证。本工程通航水位标高3.72m，桩顶标高-1.5m，系梁基坑从筑岛顶部开挖，深度超过了5m，需要组织专家论证。6.混凝土灌注桩主要控制项目：成孔达到设计深度后，核实地质情况；孔径、孔深；混凝土抗压强度；桩身不得出现断桩、缩径。
